拿到建商或 591 的格局圖，滿滿的線條、弧形和數字，是不是有看沒有懂？
其實這些符號都有固定畫法，記住規則就不必死背。
這篇會把門、窗、牆、樓梯、家具的圖例一次攤開，再教你 1/50、1/100 比例尺怎麼換算成實際尺寸，最後把尺寸標示、單位、英文代號一併講清楚。看完，你再打開任何一張格局圖，都能自己讀出個大概。想先搞懂整體判讀邏輯，可以搭配格局圖怎麼看的完整攻略一起讀。
重點摘要： 平面圖符號有固定畫法：門用圓弧、窗用斷線、樓梯用階梯加箭頭。比例尺 1/100 代表圖上 1 公分等於實際 1 公尺。台灣住宅平均約 31.5 坪（內政部不動產資訊平台, 2025），看懂符號與比例，才算真的讀懂一張格局圖。
1平面圖常見符號圖例大全：門、窗、牆、樓梯、家具怎麼認
平面圖符號的核心規則只有幾條：門用一段圓弧代表開啟方向，窗以牆上斷開的雙線表示，樓梯用一排平行階梯線加箭頭表上下。記住這幾個規則，八成的圖都讀得動，不必逐一死背。至於床、沙發、馬桶這些家具符號，多半就是把物件從上往下看的簡化輪廓。
先從最常見的門窗講起。
門窗怎麼認
門的畫法最有辨識度：門片是一條直線，加上一段四分之一圓的弧線，那條弧線就是門「掃過」的範圍。看弧線在哪一邊，就知道門往哪開、開了會不會撞到東西。
推拉門（橫拉的門）畫成兩條平行的滑軌，折疊門則畫成鋸齒狀。窗戶則是在牆上斷開一段、以雙線或三線表示；落地窗會一路畫到地面線。
牆與樓梯的畫法
牆分實牆和輕隔間。實牆通常是較粗的實線或填黑，代表結構牆、不能隨便拆；輕隔間畫得較細、填充不同，代表後加的隔間、相對好改。
樓梯是一排等距的平行線（每一條就是一階），中間常有一條帶箭頭的方向線，指出往上還是往下。看到樓梯就知道這是透天或樓中樓，樓層動線要另外看。
家具符號速查
家具符號多半直觀：床是矩形加上枕頭的圓角、沙發是帶靠背的長方形、餐桌配幾張椅子、馬桶是橢圓加水箱、洗手台是圓或橢圓。
要提醒的是，建商圖與 591 平台上的圖，圖例可能略有差異。看到不確定的符號，優先找圖面附的「圖例說明」（legend），以那張圖自己的定義為準最保險。
我們整理使用者上傳的圖檔時，最常遇到的誤讀是把推拉門看成雙開門。差這一個符號，「這面牆能不能靠沙發」的判斷就整個變了。看到弧線先確認是開門軌跡還是滑軌，能少踩很多坑。
2比例尺是什麼？1/50、1/100 換算與實際尺寸怎麼推算
比例尺就是圖面縮小的倍率。1/50 代表「圖上 1 公分等於實際 50 公分」，1/100 代表「圖上 1 公分等於實際 1 公尺」。分母越小、圖越精細——所以 1/50 的圖比 1/100 看得到更多細節。
換算方法只有一條公式，人人都算得出來。
1/50 與 1/100 差在哪
住宅室內圖常用 1/50 或 1/100。1/50 適合看單一空間的細節，例如廚房、衛浴；1/100 適合看整戶的大格局，一張紙就塞得下全屋。
同一間房，用 1/50 畫會比 1/100 大一倍，看起來更清楚，但也更佔紙。建商整戶格局圖多半是 1/100 或更小。
圖上量到實際的算法

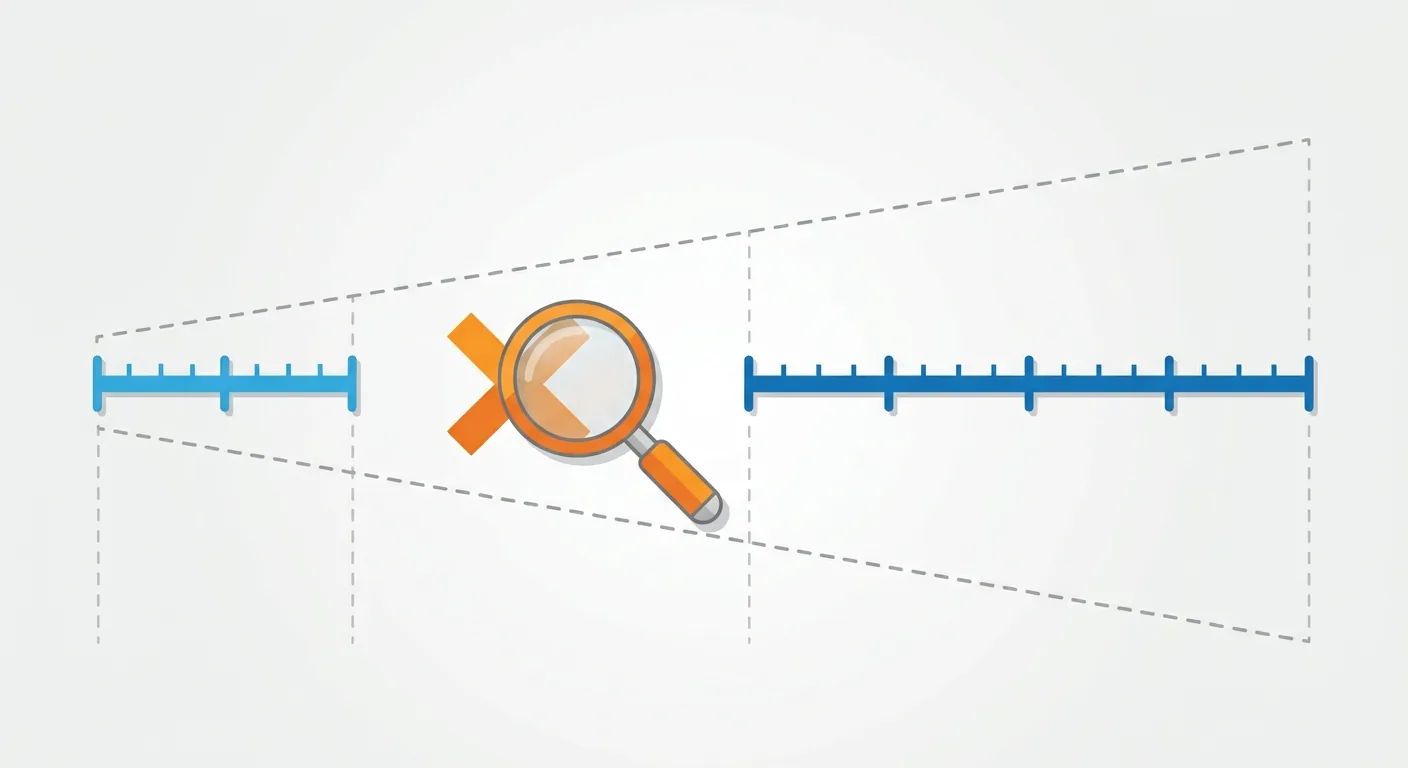

公式是：實際尺寸 = 圖上量到的長度 × 比例分母。
舉例，你在一張 1/50 的圖上量到某段牆是 2 公分，實際就是 2 × 50 = 100 公分。換到 1/100 的圖，同樣量到 2 公分，實際就是 2 × 100 = 200 公分。記住公式，比背任何符號都實用。
列印縮放的陷阱
這裡有個大坑：圖檔列印或轉存 PDF 時，只要縮放比例跑掉，紙上的比例尺就失真了。你照 1/100 去量，結果印表機縮成了 90%，全部尺寸就會偏小。
最保險的做法，是直接找圖上「標好的實際尺寸數字」，或用圖面附的比例尺標尺（scale bar）去反推，不要單靠拿尺量。
我們就吃過這個虧。有次照 PDF 上的比例尺量廚房檯面，結果檔案被縮放過，量出來比實際短了快十公分。還好下訂前有回頭找標註數字核對，不然就白買了。
3尺寸標示、高度標示與單位怎麼讀不出錯
尺寸標示看兩端箭頭之間的數字，那就是該段的實際長度，通常標在牆段、開口寬度、房間長寬處。判讀最容易錯的其實是「單位」——室內圖多用公分（cm），施工圖常用公釐（mm）。看到 2400 多半是 mm（也就是 2.4 公尺），看到 240 多半是 cm。先確認單位，再判斷大小，才不會把 2.4 公尺看成 24 公分。
除了平面的長寬，高度資訊也藏在圖裡。
尺寸線怎麼讀
尺寸線是一條兩端帶箭頭（或斜短線）的細線，數字寫在中間或線上。它量的是箭頭到箭頭之間那一段的實際長度。
一整排連續的尺寸線，加起來會等於整面牆的總長。核對時可以「分段相加對總長」，發現對不起來，通常是某段標錯或漏標。
cm 還是 mm
判斷單位有個簡單訣竅：室內裝修圖多半以公分計，數字大多落在幾十到幾百之間；施工圖、門窗廠商圖常以公釐計，數字動輒四位數。
看到「900」猶豫時，想一下：門寬 900 mm（90 公分）很合理，門寬 900 cm（9 公尺）就荒謬了。用常識反推單位，很少會錯。
高度標示看哪裡
天花板高度、窗台高、樑下淨高這類垂直資訊，常以「H=」開頭，或畫在立面圖、剖面圖上。這些數字決定櫃體與家具塞不塞得進去——樑下淨高不夠，衣櫃就頂不到天花板。
要誠實提醒：圖面尺寸是設計值，實際仍以現場丈量為準，重要的地方一定要複量。台灣住宅平均約 31.5 坪（內政部不動產資訊平台, 2025），空間本就不寬裕，幾公分的落差就可能讓家具卡住。
4平面圖英文與代號（如 BH、layout）常見名詞速查

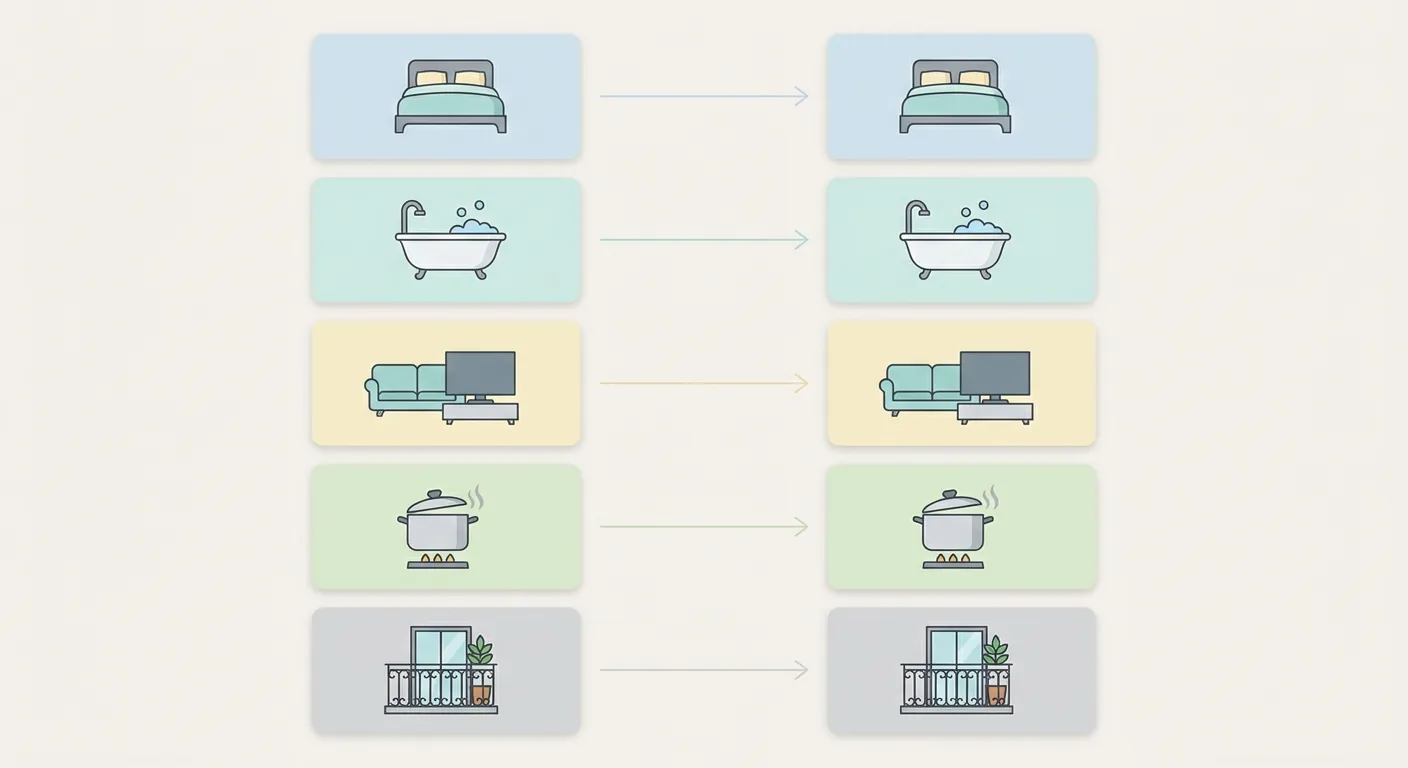

看外文建案或設計圖時，最卡的是英文代號。整理一張常見對照就通了：layout 是配置或格局、BR（bedroom）是臥室、LDK 是客餐廚合一的空間、balcony 是陽台、scale 是比例、DN 與 UP 標的是樓梯往下或往上。這些代號能幫你在看不懂中文標註時，先對齊空間屬性。
不過代號沒有全國統一版本，得留個心眼。
常見英文代號對照
| 代號／英文 | 中文意思 | 出現位置 |
|---|---|---|
| layout | 配置、格局 | 圖名、圖說 |
| BR（bedroom） | 臥室 | 房間標註 |
| BA／BH（bathroom） | 衛浴、浴室 | 衛浴空間 |
| LDK | 客廳＋餐廳＋廚房 | 公共空間 |
| balcony | 陽台 | 對外開口 |
| scale | 比例尺 | 圖面角落 |
| DN／UP | 樓梯往下／往上 | 樓梯處 |
圖說：常見英文代號對照——實際仍以各建案圖例（legend）標註為準
BH／BR／LDK 是什麼
BR 幾乎都是臥室，這個很穩。BA 或 BH 通常指衛浴、浴室，但不同建商寫法會變，有的用 WC、有的用 TOILET。LDK 源自日式標法，指客廳、餐廳、廚房連成的一個開放空間。
搜尋「平面圖 BH 意思」會查到的答案不一定適用你手上這張圖。最準的方式，永遠是回頭找圖面自己的圖例說明。
平台格局圖怎麼判讀
在 591、師大周邊租屋這類平台上看到的格局圖，畫法通常更陽春，甚至是手繪或簡易軟體拉的。判讀方法一樣：先找圖例和比例尺，再讀尺寸。
順帶一提，這類圖常標「格局圖僅供參考」，英文有時寫成 for reference only。它的意思是免責——實際牆位、尺寸以現場為準，別拿示意圖去下精準的家具訂單。
5看懂之後：把圖上尺寸丟進擺擺看，1:1 驗證家具真的放得下
符號、比例、尺寸都看懂了，下一步是驗證「這些尺寸放進真實家具後還順不順」。全球平面圖軟體市場 2025 年估值約 72 億美元、預估以約 9.9% 年複合成長（Floor Plan Software Market Report, 2025），愈來愈多人用線上工具，就是因為「擺一遍」比「用眼睛估」可靠。
看懂圖，是為了用得上。擺擺看（roomfit.app）補的正是這一段。
從比例尺到 1:1 校正
把平面圖上傳後，用你剛學會的比例尺去校正圖面——告訴系統圖上某段對應實際多長，之後所有家具就會照 1:1 真實尺寸落位。
這一步很關鍵。校正對了，後面拖進去的每一件家具尺寸才準。校正的邏輯，跟「圖上量到的長度 × 比例分母 = 實際尺寸」這條換算公式是同一套。
自動標間距驗證走道
家具照真實公分拖進去、靠牆自動吸附，系統即時標出間距。不用心算，就知道 200 公分的沙發靠牆後走道剩幾公分、開門會不會撞到櫃子。
我們實測時發現，很多人光看圖覺得走道「應該夠」，一擺上真實尺寸的家具才發現只剩五十幾公分，一個人側身才過得去。這種落差，用靜態圖是看不出來的。
模擬不取代現場複量
還是那句話：模擬先抓大方向、避免買錯，實際仍以現場丈量為準。工具補的是「看懂圖之後怎麼用」這一段，不是取代放樣。
把符號、比例、尺寸這整套判讀邏輯串起來，可回頭看格局圖怎麼看的完整攻略。想自己動手把整張格局圖畫出來，可以看平面圖怎麼畫的新手教學；想比較有哪些線上工具能直接畫，看簡易平面圖 App 實測比較；想找各空間的實際範例對照，看各空間平面圖範例。
?常見問題 FAQ
平面配置圖符號有全國統一標準嗎？
門、窗、樓梯這類基本符號有普遍通用的畫法（門用圓弧、窗用斷線、樓梯用階梯加箭頭），辨識度高。但家具、設備和英文代號會因建商、繪圖者而略有差異。看到不確定的符號，一律以圖面附的圖例說明（legend）為準，不要憑印象猜。台灣住宅平均約 31.5 坪（內政部不動產資訊平台, 2025），讀錯符號可能連房間用途都會會錯意。
1/50 和 1/100 的圖哪個比較準？
兩者一樣準，差別在精細度。1/50 圖上 1 公分等於實際 50 公分，1/100 圖上 1 公分等於實際 1 公尺，分母越小畫得越細。看單一空間細節用 1/50，看整戶大格局用 1/100。真正影響準度的不是比例，而是列印縮放——縮放跑掉比例尺就失真，最保險是找圖上標好的實際尺寸數字反推。
平面圖上的數字是公分還是公尺？
要看單位慣例判斷。室內裝修圖多用公分（cm），施工圖與門窗廠商圖常用公釐（mm）。看到 2400 多半是 mm（等於 2.4 公尺），看到 240 多半是 cm。用常識反推最快：門寬標 900，是 900 mm（90 公分）合理，900 cm（9 公尺）就不合理。先確認單位，再判斷大小。
「格局圖僅供參考」可以完全不信嗎？
不是不能信，而是要知道它的定位。「僅供參考」是免責用語，代表牆位、樑柱、尺寸可能與交屋現況有落差，重要尺寸要現場複量。它拿來抓大方向、判斷格局順不順沒問題，但別拿它去下精準的家具或系統櫃訂單。要精準，把重要尺寸丟進擺擺看照 1:1 驗證，再到現場複量一次。
沒有比例尺的圖還能推算尺寸嗎？
可以，但要有一個已知的參照物。找圖上任何一段你知道實際長度的東西——例如標準單開門寬約 80 到 90 公分、一塊常見地磚 60 公分——用它回推整張圖的比例。找到參照後，其他未標尺寸的段落就能按比例估算。這是抓大方向的權宜做法，真正要動工前仍需現場實測確認。
